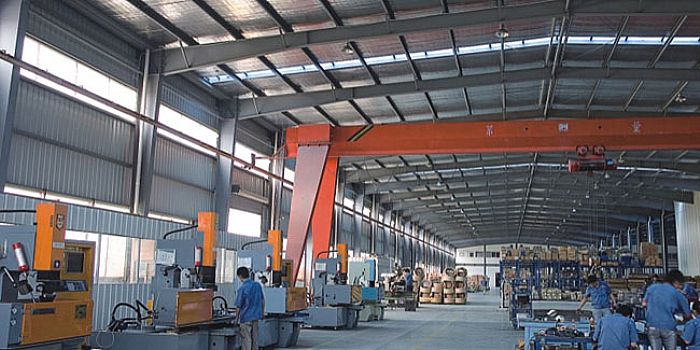

鋼結構廠房（含吊車內景）
建設方：上海來美沖床零部件有限公司
承建方：上海閣興鋼結構有限公司
設計依據：本鋼結構廠房設計依據來源上海來美沖床零部件有限公司，建設方提供的具體數據進行設計，要求廠房內實用空間寬。能滿足其生產需求。
建筑規模：長79米，寬32米，檐高7.5米，建筑面積為2528平方米。
設計概況：本鋼結構廠房采用門式鋼架結構，節點采用螺栓連接。該廠房基礎為獨立基礎加地梁?？蚣芰⒅捎米兘孛鍴型鋼制作，鋼梁采用變截面H型鋼制作。鋼柱與基礎短柱相接，鋼梁與鋼立柱相接，鋼柱間距6米。采用Q235B型H型鋼作為鋼梁與鋼立柱。具體用料如下：
鋼立柱：300~500*200*6*8H鋼，屋面鋼梁300~500*200*6*8H鋼。檁條：180*60*20*2.0C型鋼。外墻 1.2米以下為土建磚墻，上為HV900型彩鋼瓦，屋面為HV840型彩鋼瓦，屋面設兩條鋼板排水檐溝。排入室內雨水系統，屋面下水坡度為1/10。
本工程工期為25天，設計使用年限為使用年限為50年，防火等級為3級?？拐鹆叶葹?度。
