鋼結構工程安裝工藝標準（四）

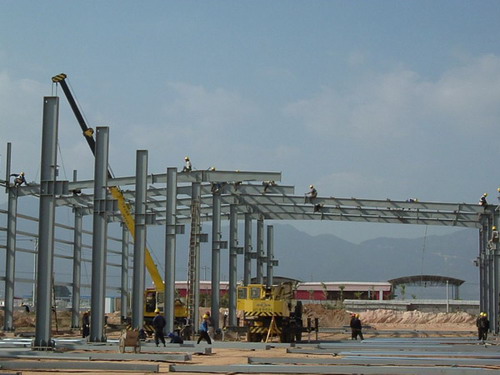

3.8.4 門式剛架安裝順序
1 安裝單根鋼柱 → 柱高調整 → 縱橫十字軸線位移 → 垂偏校正初?！ 」潭ā ?超差調整 → 固定
2 斜梁在地面超平的墊木上用高強度螺栓連接，組裝好。
3 先從靠近山墻的有柱間支撐的兩榀剛架開始 → 安裝本間檁條 → 支撐 → 隅撐等全部安裝好。
4 除最初安裝的兩榀剛架外，所有其余剛架間的檁條，
墻梁和檐檁的螺栓均應在校準后再擰緊。
5 各種支撐的擰緊程度，以不將構件拉彎為原則。
6 檁條和墻梁安裝時，應設置拉條并拉緊，但不應將檁條和墻梁拉彎。
7 如果跨間較長，也可以從中間開始安裝兩榀剛架 → 柱，柱間梁 → 屋面斜梁 → 支撐 → 檁條順序安裝，使兩榀剛架與中隔墻連成整體，形成穩定的空間體系，再向兩端延伸。
8 在施工過程中，根據結構空間穩定情況，為防止巨風力對剛架傾覆，必要時可拉纜風措施。
4 質量標準
4.1 主控項目
4.1.1 安裝施工中所用的計量器具，必須經過計量部門檢驗復核，合格的方能使用。
4.1.2 鋼結構制作、安裝、驗收及土建施工用的量具，必須用同一標準進行鑒定，應具有相同的精度等級。
4.1.3 建筑物的定位軸線、基礎軸線和標高、地腳螺栓的規格及其緊固應符合設計要求。
4.1.4 基礎頂面直接作為柱的支承面和基礎頂面預埋鋼板或支座作為柱的支承面時，其支承面、地腳螺栓（錨栓）位置的允許偏差應符合表2的規定。
表2 支承面、地腳螺栓（錨栓）位置的允許偏差（ｍｍ）
項 目 允許偏差
支承面 標高 ±3.0
水平度 L/1000
地腳螺栓（錨栓） 螺栓中心偏移 5.0
預留孔中心偏移 10.0
4.1.5 采用座漿墊板時，座漿墊板的允許偏差應符合表3的規定。
4.1.6 采用杯口基礎時，杯口尺寸的允許偏差應符合表4的規定。
4.1.7 多層及高層鋼結構安裝工程建筑物的定位軸線、基礎上柱的定位軸線和標高、地腳螺栓（錨栓）的規格和位置、地腳螺栓（錨栓）緊固應符合設計要求。當設計無要 求時，應符合國家現行標準《鋼結構工程施工質量驗收規范》GB50205－2001中的P.41頁表11.2.1的規定。（以下簡稱規范）
表3 座漿墊板的允許偏差（ｍｍ）
項 目 允許偏差
頂面標高 0. 0
–3.0
水平度 L/1000
位置 20.0
表4 杯口尺寸的允許偏差（ｍｍ）
項 目 允許偏差
底面標高 0. 0
－5.0
杯口深度Ｈ ±5.0
杯口垂直度 H/100，且不應大于10.0
位置 10.0
4.1.8 鋼結構運輸、堆放和吊裝應符合設計要求和有關規定。在運輸、堆放和吊裝等造成的變形及涂層脫落，應進行矯正和修補。
4.1.9 設計要求頂緊的節點，接觸面不應少于70%緊貼，且邊緣最大間隙不應大于0.8mm。
4.1.10 鋼屋（托）架、桁架、梁及受壓桿件的垂直度和側向彎曲矢高的允許偏差應符合《規范》P36頁表10.3.3的規定。
4.1.11 單層鋼結構主體結構的整體垂直度和整體平面彎曲的允許偏差應符合《規范》P37頁表10.3.4的規定。
4.1.12 多層柱子安裝的允許偏差應符合《規范》P43頁表11.3.2的規定。
4.1.13 多層及高層鋼結構主體結構的整體垂直度和整體平面彎曲的允許偏差應符合《規范》P44頁表11.3.5的規定。
4.1.14 拼裝施工中所用的計量器具，必須經過計量部門檢驗復核，合格的方能使用。
4.1.15 鋼結構制作、安裝、驗收及土建施工用的量具，必須用同一標準進行鑒定，應具有相同的精度等級。
4.1.16 高強度螺栓和普通螺栓連接的多層板疊，應采用試孔器進行檢查，并符合下列規定：
1 當采用比孔公稱直徑小1.0mm的試孔器檢查時，每組孔的通過率不應小于85%；
2 當采用比螺栓公稱直徑大0.3mm的試孔器檢查時，通過率應為100%；
4.2 一般項目
4.2.1 預拼裝的允許偏差應符合《鋼結構工程施工質量驗收規范》GB50205－2001附錄D表D的規定。
4.2.2 地腳螺栓（錨栓）尺寸的偏差應符合表5的規定。
表5 地腳螺栓（錨栓）尺寸的允許偏差（ｍｍ）
項 目 允許偏差
螺栓（錨栓）露出長度 +30.0
0.0螺紋長度 +30.0
0.04.2.3 鋼柱等主要構件的中心線及標高基準點等標記應齊全。
4.2.4 當鋼桁架（或梁）安裝在混凝土柱上時，其支座中心對定位軸線的偏差不應大于10mm；當采用大型混凝土屋面板時，鋼桁架（或梁）間距的偏差不應大于10mm。
4.2.5 鋼柱安裝的允許偏差應符合《規范》P84頁表E.0.1的規定。
4.2.6 鋼吊車梁或直接承受動力荷載的類似構件，其安裝的允許偏差應符合《規范》P85頁表E.0.2的規定。
4.2.7 檁條、墻架等次要構件安裝的允許偏差應符合表6的規定。
表6 檁條、墻架等次要構件安裝的允許偏差（ｍｍ）
項 目 允許偏差 檢查方法
墻架立柱 中心線對定位軸線的偏移 10.0 用鋼尺檢查
垂直度 H/1000，且不應大于10.0 用經緯儀或吊線和鋼尺檢查
彎曲矢高 H/1000，且不應大于15.0 用經緯儀或吊線和鋼尺檢查
抗風桁架的垂直度 h/250，且不應大于15.0 用吊線和鋼尺檢查
檁條、墻梁的間距 ±5.0 用鋼尺檢查
檁條的彎曲矢高 L/750，且不應大于12.0 用拉線和鋼尺檢查
墻梁的彎曲矢高 L/750，且不應大于10.0 用拉線和鋼尺檢查
注：1.H為墻架立柱的高度；
2.h為抗風桁架的高度；
3.L為檁條或墻梁的長度；
4.2.8 鋼平臺、鋼梯、欄桿安裝應符合先行國家標準《固定式鋼直梯》GB4053.1、《固定式鋼斜梯》GB4053.2、《固定式防護欄桿》GB4053.3、和《固定式鋼平臺》GB4053.4的規定。見表7。
4.2.9 現場焊縫組對間隙的允許偏差應符合表8的規定。
4.2.10 鋼結構表面應干凈，結構主要表面不應有疤痕、泥沙等污垢。
表7 鋼平臺、鋼梯和防護欄桿安裝的允許偏差（ｍｍ）
項 目 允許偏差 檢查方法
平臺高度 ±15.0 用水準儀檢查
平臺梁水平度 L/1000，且不應大于20.0 用水準儀檢查
平臺支柱垂直度 H/1000，且不應大于15.0 用經緯儀或吊線和鋼尺檢查
承重平臺梁側向彎曲 L/1000，且不應大于10.0 用拉線和鋼尺檢查
承重平臺梁垂直度 h/250，且不應大于15.0 用吊線和鋼尺檢查
直梯垂直度 L/1000，且不應大于15.0 用吊線和鋼尺檢查
欄桿高度 ±15.0 用鋼尺檢查
欄桿立柱間距 ±15.0 用鋼尺檢查
表8 現場焊縫組對間隙的允許偏差（ｍｍ）
項 目 允許偏差
無墊板間隙 ＋3.0
0.0
有墊板間隙 +3.0
－2.0
4.2.11 多層及高層鋼結構安裝的允許偏差應符合《規范》P88頁表E.0.5的規定。
4.2.12 多層及高層主體鋼結構總高度的允許偏差應符合《規范》P89頁表E.0.6的規定。
５ 成品保護
5.1 鋼結構在現場堆放時,堆放場地地基要堅實；排水要良好；鋼結構產品不能直接置于地上，要墊高200mm。
5.2 鋼結構在運輸、裝車、卸車和吊裝時，應設置加固、保護措施，確保鋼結構在過程中不變形。
６ 應注意的質量問題
6.1 一般單層鋼結構安裝應先吊裝豎向構件，后吊裝平面構
件，這樣施工的目的是減少建筑物的縱向長度安裝累積誤差，保證工程質量。
6.2 在施工過程中，根據結構空間穩定情況，為防止巨風力
對剛架傾覆，必要時可拉纜風措施。
